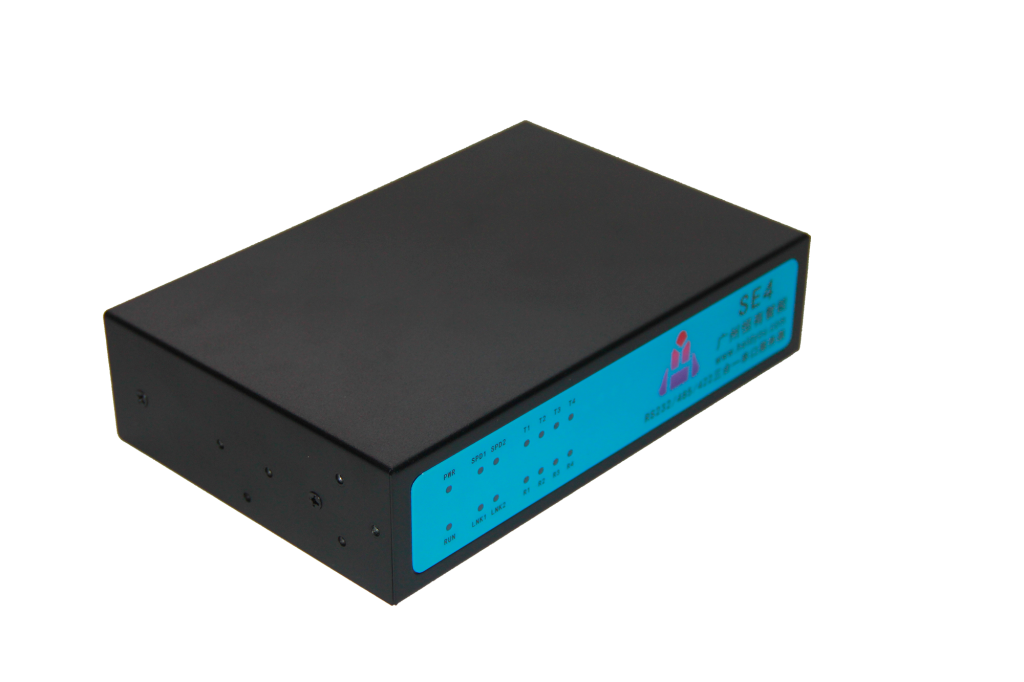

SE4
产品特点：
- 高性能处理器
基于32位240MHz ARM架构CPU，兼具高性能与低功耗特性。 - 自主研发串口逻辑IC
采用高集成度设计，具备卓越的可靠性，并提供芯片级深度技术支持，确保设备稳定运行。 - 灵活的串口配置
- 校验方式：None、Even、Odd 可设
- 停止位：0.5、1、1.5、2 可设
- 波特率：110bps – 115.2Kbps（支持定制接口芯片支持更高至4608Kbps波特率）
- 双网口设计
- 10M/100M自适应以太网接口，自动识别交叉网线与直通网线。
- 双网口型号支持交换功能，串联接线，大幅简化现场布线。
- 便捷的管理与升级
- 支持通过WEB浏览器管理设备，操作简单快捷。
- 设备系统与软件支持在线网口升级，维护更高效。
- 多样化工作模式
支持TCP Server、TCP Client、UDP Server、UDP Client、Modbus TCP/UDP<->RTU/ASCII等多种模式，本地端口、目标IP和端口均可自定义，满足多样化应用需求。 - 多业务串口支持
每路串口可配置为RS-232/422/485/TTL中的任一业务，实现多业务混合联网，灵活适应不同场景。 - 多种通信方式
用户可通过以下方式与设备通信：
- 使用Socket进行通讯
- 使用本公司开发的虚拟串口软件
- 混合接口构设计
- 支持RS232,RS485二合一接口,可以同时接线。
- 支持RS232,RS485,RS422三选一接口（网页选择配置）。
- 便捷的接口设计
采用插拔式端子接口，布线简单，安装维护更方便。 - 供电方式
- 采用交流(AC)/直流(DC)6V-48V宽电压、双电源供电，适用于大部分工业弱电供电环境。
- 电源适配器接口 : 直流(DC)6V-48V
- 端子接口 : 交流(AC)/直流(DC)6V-48V
- 实时状态指示
面板提供每路串口数据收发指示灯，实时提示设备传输通道及各业务口的通讯状态，便于工程安装与维护。
机箱尺寸：
参数 | 规格 | 说明 |
尺寸（不含挂耳） | 180mm（宽）× 112mm（深）× 44mm（高） | 设备外形尺寸 |
尺寸（含挂耳） | 211.9mm（宽）× 112mm（深）× 44mm（高） | 设备外形尺寸 |
接口信号定义：
4P端子(左→右) | RS232/TTL | RS422 | RS485 |
上层1 | TXD |
|
|
上层2 | RXD |
|
|
上层3 | VCC |
|
|
上层4 | GND |
|
|
下层1 |
| R + ( A ) | R485 + ( A ) |
下层2 |
| R – ( B ) | R485 – ( B ) |
下层3 |
| T + ( Y ) | Rt-A |
下层4 |
| T – ( Z ) | Rt-B |
VCC ： 输出电压 5.0V 100mA 。 GND : 电源地信号。
Rt-A、Rt-B ： 用线短接，模块内部RS485的终端电阻（120Ω）有效。
Set1，Set2 ： 短接CAN模块进入设置参数模式。CAN进入设置模式时，内部模块指示灯会快速闪烁。
VCOM : 输入电源正极 5 – 24V，用于PNP方式的IO接口供电。
