产品特点：

1. 串口转换的烦恼

调试设备、环境有高压，提心吊胆，怕电脑烧了，因小失大，得不偿失！
转换器坏了，调试就要等两天,难为无米之炊…
劣质USB芯片，调试设备，变成调试转换器！
各种串口协议转换混合调试，一会RS232,一会RS485，一会RS422，一会TTL，一会各种协议之间互转；找、备、换转换器，搞到头晕…
市场产品良莠不齐，犯了选择困难症….

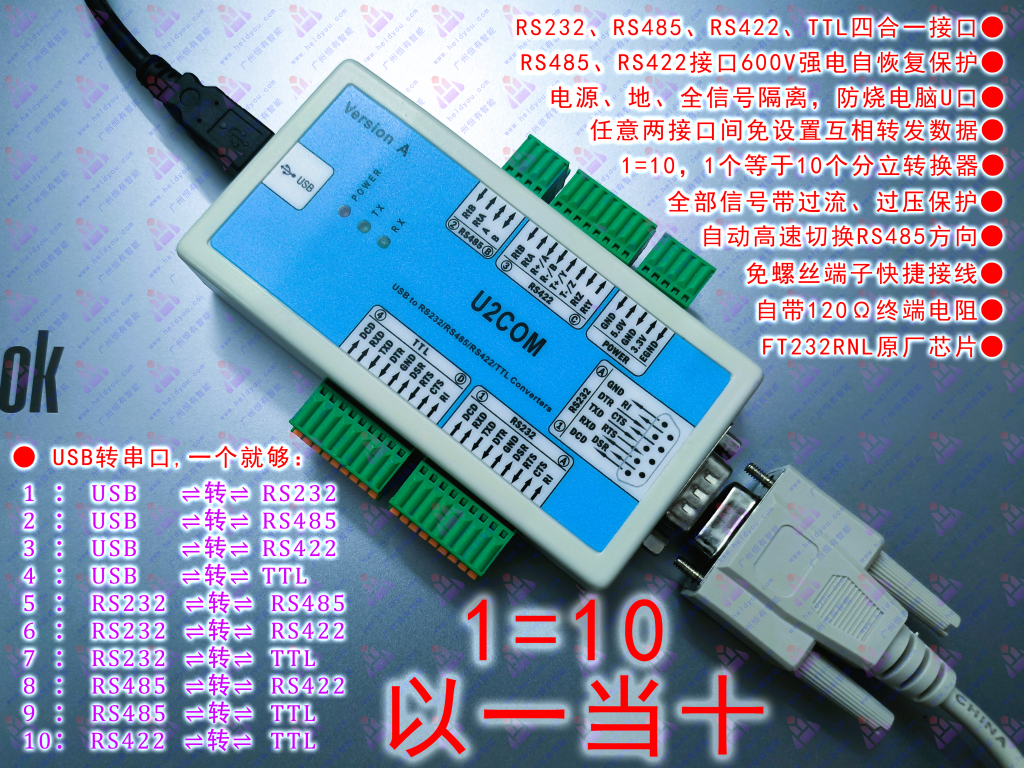

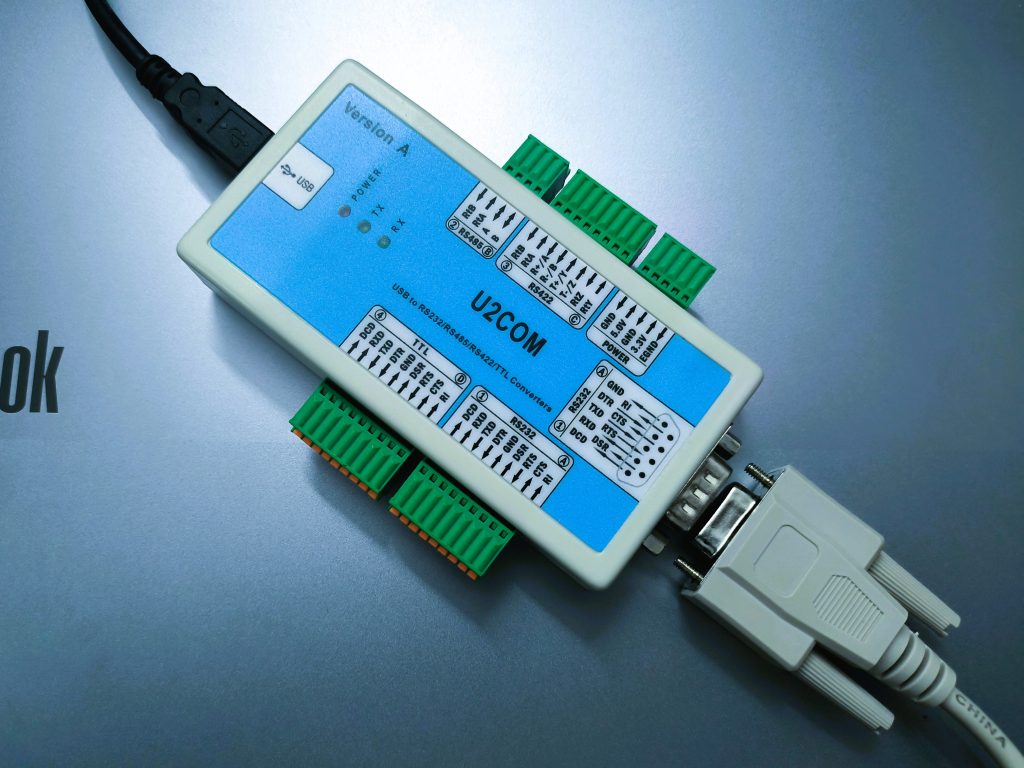

2. U2COM-A产品核心特点、参数

一个转换器，可以囊括RS232(DB9+端子接口)、RS485、RS422、TTL、外供电源，串口的所有协议一个转换器就都包括了。

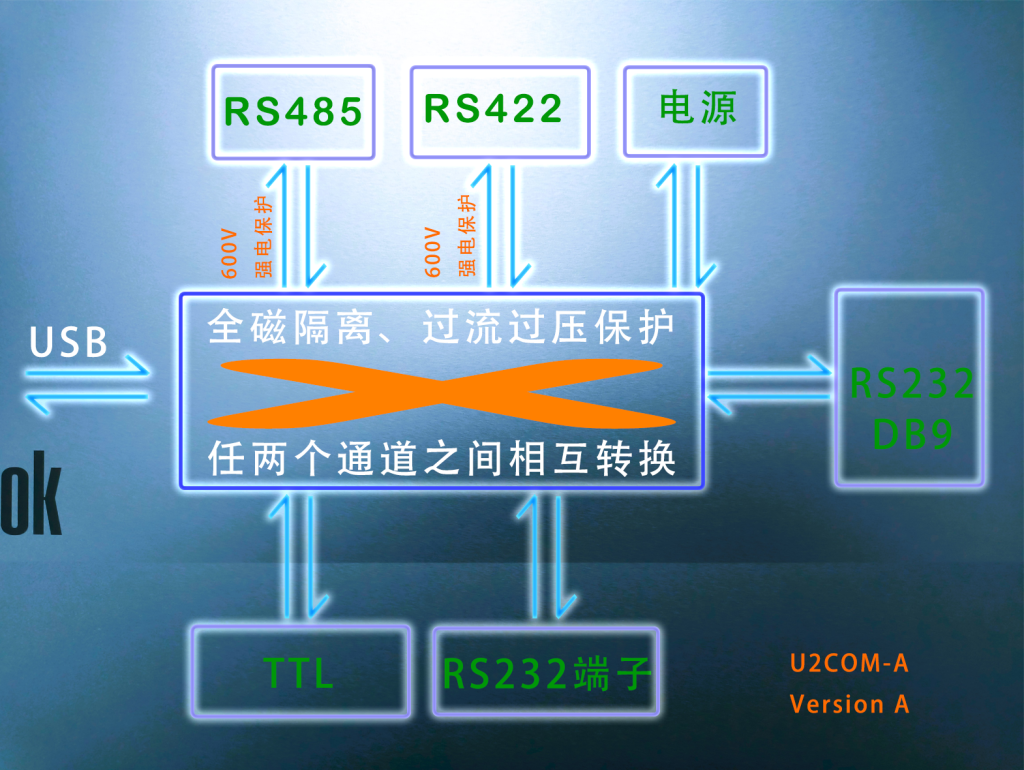

免设置接口间直接转换，USB、RS232、RS485、RS422、TTL接口间直接转换。

1=10 ——1个U2COM-A转换器等于10个独立串口转换器：

1： USB ⇌转⇌ RS232

2： USB ⇌转⇌ RS485

3： USB ⇌转⇌ RS422

4： USB ⇌转⇌ TTL

5： RS232 ⇌转⇌ RS485

6： RS232 ⇌转⇌ RS422

7： RS232 ⇌转⇌ TTL

8： RS485 ⇌转⇌ RS422

9： RS485 ⇌转⇌ TTL

10： RS422 ⇌转⇌ TTL

附送：+5V、+3.3V外供电输出，调试小功率板卡，不用找电源。

RS232、RS485、RS422、TTL四合一接口。
RS232接口驱动芯片支持波特率：300bps~256Kbps(高速版可到3Mbps)。
RS485接口驱动芯片支持波特率：300bps~256Kbps(高速版可到3Mbps)。
RS422接口驱动芯片支持波特率：300bps~256Kbps(高速版可到3Mbps)。
TTL接口驱动芯片支持波特率：300bps~3Mbps。
USB、RS232、RS485、RS422、TTL任意接口可互相自动转换，无需设置。
RS232接口同时提供DB9接头和端子接线接头。
端子接头全部使用免螺丝快接插头、可插拔接头，极大方便接线、换线操作。
RS232接口全信号。
提供两路隔离后的+5V,+3.3V电源输出。
自带终端电阻，接线就能引入，方便现场RS485、RS422总线调试。
自动高速切换RS485方向。
电源、信号隔离耐压5KV。
内部USB口、串口信号、电源全部内置TVS,PTC保护。
RS485、RS422接口最高耐压600V，过压解除后自动恢复正常。
全隔离型产品，有效保护电脑USB口及主板。
内置指示灯：红色，隔离后电源供电；绿色，发送指示灯；绿色，接收指示灯。
端子接线柱，方便各种工业现场接线。
工作温度范围:-40°C to +85°C
USB口工作性能，请参考USB芯片的参数。

3. 工业级串口转换解决方案

在工业、电力等强电环境中，传统串口转换器面临安全隐患、操作繁琐、兼容性差三大核心痛点。我司依托工业级设备研发经验，以严格的标准进行生产，精心雕琢，创新推出 U2COM 系列全隔离多协议串口转换器，通过全磁隔离技术与自动智能协议切换，重新定义工业串口转换标准，旨在为用户搭建一座稳固、高效、智能的串口转换桥梁。

二、核心技术优势

（一）多协议集成，高效便捷

强大的协议融合能力：U2COM 转接器，能够轻松囊括 RS232（DB9 + 端子接口）、RS485、RS422、TTL 多种串口协议，同时还配备外供电源功能。这一强大的集成特性，使得用户无需再像以往那样，在不同协议转换时频繁更换设备，如同拥有了一个一站式的串口转换解决方案，极大地提高了工作效率。
自动转换，即插即用：其内置的自动转换系统，能够自动识别并实现 USB、RS232、RS485、RS422、TTL 接口间的无缝转换。无需用户进行复杂的设置，只需轻轻一插，即可立即投入使用。在多种协议混合调试的复杂场景下，也能应对自如，这种便捷性等同于为用户配备了 10 个独立的串口转换器，实现了丰富多样的转换组合。四路并行，独立调试：支持 USB 转一路 COM 口，通过内部自动转换逻辑，分别转换至RS232、RS485、RS422、TTL。这一特性完美满足了复杂系统中多串口设备同时调试的需求，为高效工作注入了强大动力。

（二）极致安全防护，坚如磐石

全磁隔离，抵御强电干扰：采用先进的全磁隔离技术，电源与所有信号均被严密隔离，内置的 1500V 耐压全信号隔离层，如同坚固的盾牌，能够有效阻断高压、强电干扰对电脑 USB 口及主板的侵袭。同时，具备 600V 过压保护功能，无论是交流还是直流电源，随意接入都不会损坏芯片。即使在市电、工业用电错接到串口信号的极端情况下，设备也能坚守阵地，不会烧毁，断开错误连接后即可迅速恢复正常，确保在复杂强电环境下稳定运行。
多重硬件防护，应对异常情况：内部 USB 口、串口信号、电源全部内置 TVS（瞬态电压抑制二极管）与 PTC（正温度系数热敏电阻）保护。TVS 能够在瞬间电压异常升高时，迅速将电压钳位在安全范围内，PTC 则在电流过大时自动增加电阻，限制电流，二者相辅相成，如同忠诚的卫士，有效应对瞬间过压、过流等异常情况，进一步提升设备的可靠性与稳定性。

4. 接口信号定义

U2COM——USB转RS232/RS485/RS422/TTL转接器的信号定义
接口类型	信号	方向	说明
RS232 (DB9接口)	DCD	输入	RS232的DCD信号，110mA过流保护。
	RXD	输入	RS232的RXD信号，110mA过流保护。
	TXD	输出	RS232的TXD信号，110mA过流保护。
	DTR	输出	RS232的DTR信号，110mA过流保护。
	GND	地信号	RS232的GND信号，110mA过流保护。
	DSR	输入	RS232的DSR信号，110mA过流保护。
	RTS	输出	RS232的RTS信号，110mA过流保护。
	CTS	输入	RS232的CTS信号，110mA过流保护。
	RI	输入	RS232的RI信号，110mA过流保护。
RS232 (端子接口)	DCD	输入	RS232的DCD信号，110mA过流保护。
	RXD	输入	RS232的RXD信号，110mA过流保护。
	TXD	输出	RS232的TXD信号，110mA过流保护。
	DTR	输出	RS232的DTR信号，110mA过流保护。
	GND	地信号	RS232的GND信号，110mA过流保护。
	DSR	输入	RS232的DSR信号，110mA过流保护。
	RTS	输出	RS232的RTS信号，110mA过流保护。
	CTS	输入	RS232的CTS信号，110mA过流保护。
	RI	输入	RS232的RI信号，110mA过流保护。
TTL 接口信号	DCD	输入	TTL的DCD信号，110mA过流保护。
	RXD	输入	TTL的RXD信号，110mA过流保护。
	TXD	输出	TTL的TXD信号，110mA过流保护。
	DTR	输出	TTL的DTR信号，110mA过流保护。
	GND	地信号	TTL的GND信号，110mA过流保护。
	DSR	输入	TTL的DSR信号，110mA过流保护。
	RTS	输出	TTL的RTS信号，110mA过流保护。
	CTS	输入	TTL的CTS信号，110mA过流保护。
	RI	输入	TTL的RI信号，110mA过流保护。
RS485 接口信号	RtB	双向	RS485的120欧终端电阻接头，RtB、RtA用线短接，RS485的A、B线之间引入120终端电阻。
	RtA	双向	RS485的120欧终端电阻接头，RtB、RtA用线短接，RS485的A、B线之间引入120终端电阻。
	A	双向	RS485的A(+)信号，110mA过流保护，600V交/流过压保护。
	B	双向	RS485的B(-)信号，110mA过流保护，600V交/流过压保护。
RS422 接口信号	RtB	双向	RS422的120欧终端电阻接头，RtB、RtA用线短接，RS422的A、B线之间引入120终端电阻。
	RtA	双向	RS422的120欧终端电阻接头，RtB、RtA用线短接，RS422的A、B线之间引入120终端电阻。
	R+/A	输入	RS422的A(R+)接收正极信号，110mA过流保护，600V交/流过压保护。
	R-/B	输入	RS422的B(R-)接收负极信号，110mA过流保护，600V交/流过压保护。
	T+/Y	输出	RS422的Y(T+)发送正极信号，110mA过流保护，600V交/流过压保护。
	T-/Z	输出	RS422的Z(T-)发送负极信号，110mA过流保护，600V交/流过压保护。
	RtZ	双向	RS422的120欧终端电阻接头，RtZ、RtY用线短接，RS422的Y、Z线之间引入120终端电阻。
	RtY	双向	RS422的120欧终端电阻接头，RtZ、RtY用线短接，RS422的Y、Z线之间引入120终端电阻。
POWER 接口信号	GND	电源地	隔离后的电源地信号。
	5.0V	输出	隔离后的+5.0V电源输出，内部带TVS、自恢复保险丝。
	GND	电源地	隔离后的电源地信号。
	3.3V	输出	隔离后的+3.3V电源输出，内部带TVS、自恢复保险丝。
	EGND	保护地
信号方向：以转换器为标的输入、输出。全信号隔离：电源隔离+所有信号隔离，彻底保护电脑侧USB口（隔离功能，只有对应的型号才具备）。强电保护：串口信号600V / 110mA 强电保护，市电、工业用电错接到串口信号不烧板，断开就恢复正常（强电保护功能，只有对应的型号才具备）。

5. 产品参数

5.1 工作环境

设备在宽温、恶劣环境下仍能稳定工作，适应多种工业场景。

参数	范围	说明
工作温度	–40℃ ～ +85℃	设备正常运行的温度范围
贮存温度	-40℃ ～ +125℃	设备非工作状态下的存储温度
相对湿度	10% ～ 95%（无冷凝）	设备正常运行的环境湿度
大气压力	70 ～ 106 kPa	设备正常运行的气压范围
环境要求	无腐蚀性、溶剂性气体，无扬尘，无磁场干扰	确保设备长期稳定运行

5.2 电源部分

采用优质电源设计，适应宽电压波动，抗干扰能力强，隔离性能好。

参数	规格	说明
输入电压	USB自带输出电压（约+5.0V）	无需外部输入电压
功耗	＜1W（配置不同接口，功耗有所变化）	设备运行时的最大功耗

5.3 机械参数

设备尺寸紧凑，适合多种安装环境。

参数	规格	说明
尺寸（不含端子）	115mm（宽）× 56mm（深）× 25mm（高）	设备外形尺寸
尺寸（含端子）	115mm（宽）× 82mm（深）× 25mm（高）	设备外形尺寸

5.5 串口接口规范

串口接口符合国际标准，支持多种传输速率。

参数	规格	说明
电气特性	符合CCITT V.28协议	串口电气标准
传输速率	300bps ～ 256000bps	支持多种波特率

6. 线缆/做线要求

USB线

USB线，采用符合USB2.0以上要求的USB传输线，转换器端为USB Type-B接头。

DB9串口线

6.2.1 串口线制作标准

线缆选择：

使用屏蔽双绞线（STP）以减少电磁干扰（EMI）。
线缆长度不宜过长，建议不超过15米，以保证信号质量。
1. 接线规范：
确保引脚连接正确，避免错接或短路。
焊接或压接时，确保连接牢固，避免虚焊或接触不良。
1. 屏蔽处理：
线缆屏蔽层应接地，以减少外部干扰。
屏蔽层可通过DB9外壳或GND引脚接地。
1. 测试验证：
使用万用表或串口测试仪检查引脚连接是否正确。
通过实际通信测试验证线缆的可靠性和稳定性。

6.2.2 注意事项

信号完整性：长距离传输时，需考虑信号衰减和干扰，必要时使用信号放大器或中继器。
接地处理：确保设备之间的地线连接良好，避免地电位差导致的通信问题。
兼容性：不同设备的串口引脚定义可能略有差异，使用前需确认设备接口定义。

遵循以上技术标准，可以确保DB9串口线的可靠性和兼容性，满足不同应用场景的需求。

6.3 端子线

线缆选择：

使用单芯硬线，要求线芯<1mm直径（大了插不入免螺丝接头）。
使用多芯软线，建议使用铜鼻子压制线头，压制后直径不超过1mm。

7. 芯片参数

FT232RNL特点参数(来源FT232RNL技术文档)：

全速 USB 设备接口，兼容 USB V2.0。
内置固件，仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
128Byte接收缓存，256Byte发送缓存。
硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率 300bps～3Mbps。
串口支持 7 或者 8 个数据位，支持奇校验、偶校验、空白、标志以及无校验。
支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
支持 CTS 和 RTS 硬件自动流控。
支持半双工，提供正在发送状态,支持 RS485 切换。
通过外加电平转换器件，支持 RS232 接口。
USB 端支持 5.25V 电源电压和 3.3V 电源电压。
串口 I/O 独立供电，支持 5V、3.3V、2.5V、1.8V 电源电压，支持防倒灌。
内置上电复位，内置时钟，无需外部晶振。
芯片内置 Unique ID(USB Serial Number)。
工作温度范围:-40°C to +85°C
