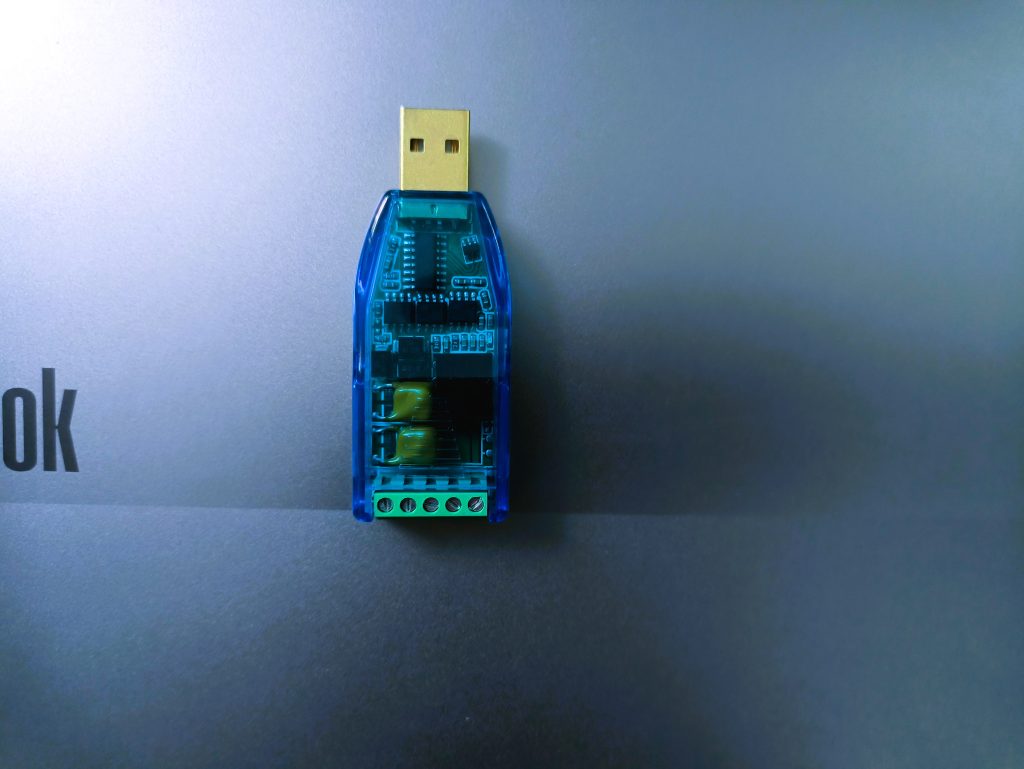

U2RS485
产品特点：
1. 串口转换的烦恼
- 调试设备、环境有高压，提心吊胆，怕电脑烧了，因小失大，得不偿失！
- 调试中转换器坏了，调试就要等两天,难为无米之炊…
- 劣质USB芯片，调试设备，变成调试转换器！
- 市场产品良莠不齐，犯了选择困难症….
2. U2RS485产品核心特点
在工业、电力等强电环境中，传统串口转换器面临安全隐患、操作繁琐、兼容性差三大核心痛点。依托工业级设备研发经验，以严格的标准进行生产，精心雕琢，创新推出 U2COM 系列全隔离多协议串口转换器，通过全磁隔离技术与自动智能协议切换，重新定义工业串口转换标准，旨在为用户搭建一座稳固、高效、智能的串口转换桥梁。
- RS485接口驱动芯片支持波特率：50bps~256Kbps。
- 自带120欧终端电阻，短接线就能引入，方便现场RS485总线调试。
- 自动高速切换RS485方向。
- 提供一路隔离后的+5V、100mA供电输出，方便调试小功率设备。
- 隔离型产品的电源隔离耐压5KV。
- 内部USB口、串口信号、电源全部内置TVS,PTC保护。
- 耐压型产品过压自动保护，最高耐压600V，过压解除后自动恢复正常。
- 全隔离型产品，有效保护电脑USB口及主板。
- 内置指示灯：红色，隔离后电源供电；蓝色，发送指示灯；绿色，接收指示灯。
- 端子接线柱，方便各种工业现场接线。
- 镀金USB接头，防锈蚀，经久耐用。
- 小巧便于携带；可直接插入电脑USB口或配USB延长线。
- 工作温度范围:-40°C to +85°C
- USB口工作性能，请参考USB芯片的参数。
3. 接口信号定义
U2RS485——USB转RS485转接器的信号定义 | |||
接线序号 | 信号 | 方向 | 说明 |
1 | A(+) | 双向 | RS485的A(+)信号 ，110mA过流保护，600V交/直流过压保护。 |
2 | B(-) | 双向 | RS485的B(-)信号 ，110mA过流保护，600V交/直流过压保护。 |
3 | RTB | 终端电阻 | RS485的120欧终端电阻接头，3、2线用线短接，RS485的A、B线之间引入120终端电阻。 |
4 | GND | 电源地 | 隔离后的电源地信号，无保护。需要增强高压保护，该信号可以接大地。 |
5 | +5.0V | 5V电源 | 隔离后的5V/150mA电源，内部自恢复保险丝 |
接线序号： 接线端子正对脸，方向从左到右依次为：1、2、3、4、5 信号方向： 以转换器为标的输入、输出。 全信号隔离：电源隔离+所有信号隔离，彻底保护电脑侧USB口（隔离功能，只有对 应的型号才具备）。 强电保护： 串口信号600V / 110mA 强电保护，市电、工业用电错接到串口信号不烧板， 断开就恢复正常（强电保护功能，只有对应的型号才具备）。
| |||
4. 产品参数
4.1 工作环境
设备在宽温、恶劣环境下仍能稳定工作，适应多种工业场景。
参数 | 范围 | 说明 |
工作温度 | –40℃ ～ +85℃ | 设备正常运行的温度范围 |
贮存温度 | -40℃ ～ +125℃ | 设备非工作状态下的存储温度 |
相对湿度 | 10% ～ 95%（无冷凝） | 设备正常运行的环境湿度 |
大气压力 | 70 ～ 106 kPa | 设备正常运行的气压范围 |
环境要求 | 无腐蚀性、溶剂性气体，无扬尘，无磁场干扰 | 确保设备长期稳定运行 |
4.2 电源部分
采用优质电源设计，适应宽电压波动，抗干扰能力强，隔离性能好。
参数 | 规格 | 说明 |
输入电压 | USB自带输出电压（约+5.0V） | 无需外部输入电压 |
功耗 | ＜1W（配置不同接口，功耗有所变化） | 设备运行时的最大功耗 |
4.3 机械参数
设备尺寸紧凑，适合多种安装环境。
参数 | 规格 | 说明 |
尺寸（不含USB插头） | 56mm（宽）× 27mm（深）× 15mm（高） | 设备外形尺寸 |
尺寸（含USB插头） | 71mm（宽）×27mm（深）× 15mm（高） | 设备外形尺寸 |
5. 线缆/做线要求
- USB线
USB延长线，要求符合USB2.0以上要求的USB延长传输线，转换器端为USB Type-A公头接头。
5.2 端子线
- 线缆选择：
- 使用单芯硬线，要求线芯<1.2mm直径（大了插不入免螺丝接头）。
- 使用多芯软线，建议使用铜鼻子压制线头，压制后直径不超过2mm。
- RS485的AB线，最好选取相绞线。
- 复杂电磁环境使用，请选用优质屏蔽线。
6. 芯片参数
CH343G特点参数(来源CH343G技术文档)：
- 全速 USB 设备接口，兼容 USB V2.0。
- 内置固件，仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
- 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
- 支持免安装的操作系统内置CDC类驱动程序或者多功能高速率的VCP厂商驱动程序。
- 硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率 50bps～6Mbps。
- 串口支持 5、6、7 或者 8 个数据位，支持奇校验、偶校验、空白、标志以及无校验。
- 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
- 支持 CTS 和 RTS 硬件自动流控。
- 支持半双工，提供正在发送状态 TNOW 支持 RS485 切换。
- 通过外加电平转换器件，支持 RS232 接口。
- USB 端支持 5V 电源电压和 3.3V 电源电压。
- 串口 I/O 独立供电，支持 5V、3.3V、2.5V、1.8V 电源电压，支持防倒灌。
- 内置上电复位，内置时钟，无需外部晶振。
- 芯片内置 Unique ID(USB Serial Number)。
- 工作温度范围:-40°C to +85°C
FT232RNL特点参数(来源FT232RNL技术文档)：
- 全速 USB 设备接口，兼容 USB V2.0。
- 内置固件，仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
- 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
- 128Byte接收缓存，256Byte发送缓存。
- 硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率 300bps～3Mbps。
- 串口支持 7 或者 8 个数据位，支持奇校验、偶校验、空白、标志以及无校验。
- 支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
- 支持 CTS 和 RTS 硬件自动流控。
- 支持半双工，提供正在发送状态,支持 RS485 切换。
- 通过外加电平转换器件，支持 RS232 接口。
- USB 端支持 5.25V 电源电压和 3.3V 电源电压。
- 串口 I/O 独立供电，支持 5V、3.3V、2.5V、1.8V 电源电压，支持防倒灌。
- 内置上电复位，内置时钟，无需外部晶振。
- 芯片内置 Unique ID(USB Serial Number)。
- 工作温度范围:-40°C to +85°C
